鞏義市金壹凈水材料有限公司專業(yè)的凈水材料廠家為您解答水處理用無煙煤濾料標(biāo)準(zhǔn),提供水處理用無煙煤濾料標(biāo)準(zhǔn)免費咨詢服務(wù).
水處理用無煙煤濾料標(biāo)準(zhǔn)應(yīng)符合國家水處理濾料CJ/T43-2005標(biāo)準(zhǔn)。
具體關(guān)于水處理用無煙煤濾料標(biāo)準(zhǔn)如下：
濾料和承托料的技術(shù)要求
3.1 一般規(guī)定
3.1.1 無煙煤濾料和承托料不應(yīng)使濾后水產(chǎn)生有毒、有害成分。
3.1.2 無煙煤濾料的粒徑范圍、有效粒徑（d10）、均勻系數(shù)（K60）或不均勻系數(shù)（K80），由用戶確定。
3.1.3 在用戶確定的無煙煤濾料和承托料粒徑范圍中，小于*小粒徑、大于*大粒徑的量均應(yīng)小于5％（按質(zhì)量計，下同）。
3.1.4 有關(guān)無煙煤濾料和承托料的密度、含泥量、鹽酸可溶率以及破碎率與磨損率之和，應(yīng)符合表1的規(guī)定。
|
項 目
|
無煙煤
濾料
|
石英砂
濾料
|
高密度礦石
濾料
|
礫石
承托料
|
高密度礦石
承托料
|
|
密度（g/cm3）
|
1.4～1.6
|
2.5～2.7
|
>3.8a
|
>2.5
|
>3.8a
|
|
含泥量（％）
|
<3
|
<1
|
<2.5
|
<1
|
<1.5
|
|
鹽酸可溶率（％）
|
<3.5
|
<3.5
|
—
|
<5
|
—
|
|
破碎率與磨損率之和（％）
|
<2
|
<2
|
—
|
—
|
—
|
|
注：a 磁鐵礦濾料和承托料的密度一般為4.4 g/cm3～5.2 g/cm3。
|
3.2 無煙煤濾料
3.2.1 無煙煤濾料應(yīng)為堅硬、耐用的無煙煤顆粒。
3.2.2 無煙煤濾料不應(yīng)含可見的頁巖、泥土或碎片雜質(zhì)。
3.2.3在無煙煤濾料中，密度大于1.8g/cm3的重物質(zhì)不應(yīng)大于8％。
4 水處理用濾料檢驗方法
水處理用濾料的檢驗方法應(yīng)按附錄A執(zhí)行。
5 水處理用濾料鋪裝方法
水處理用濾料的鋪裝方法應(yīng)按附錄B執(zhí)行。
6 標(biāo)志、包裝、運輸和貯存
6.1 標(biāo)志
濾料和承托料的包裝袋上應(yīng)印字標(biāo)明產(chǎn)品名稱、規(guī)格、質(zhì)量、使用標(biāo)準(zhǔn)和生產(chǎn)廠名。
6.2 包裝
濾料和承托料宜使用耐用包裝袋包裝運輸。
6.3 運輸和貯存
6.3.1 濾料和承托料在運輸和貯存期間應(yīng)防止包裝袋破損，以免漏失或混入雜物。
6.3.2 濾料不宜與承托料一起堆放。
6.3.3 濾料和承托料不宜與其他材料一起堆放。
附 錄 A
(規(guī)范性附錄)
水處理用濾料檢驗方法
A.1 總則
A.1.1 本檢驗方法適用于石英砂濾料、無煙煤濾料和高密度礦石濾料，以及礫石承托料、高密度礦石承托料。
A.1.2 稱取濾料和承托料樣品時應(yīng)準(zhǔn)確至所稱樣品質(zhì)量的0.1％。樣品用量與測定步驟，應(yīng)按照本方法的規(guī)定進(jìn)行。
A.1.3 本方法所用的儀器、容量器皿，應(yīng)進(jìn)行校正。
A.1.4 本方法所用的試驗篩，按照GB/T6003.1、GB/T6003.2和GB/T6003.3標(biāo)準(zhǔn)的規(guī)定執(zhí)行。
A.1.5 本方法所用的水系指蒸餾水，當(dāng)對水有特殊要求時，則另加說明。
A.2 取樣
A.2.1 堆積濾料的取樣
在濾料堆上取樣時，應(yīng)將濾料堆表面劃分成若干個面積相同的方形塊，于每一方塊的中心點用采樣器或鐵鏟伸入到濾料表面150mm以下采取。然后將從所有方塊中取出的等量（以下取樣均為等量合并）樣品置于一塊潔凈、光滑的塑料布上，充分混勻，攤平成一正方形，在正方形上劃對角線，分為四塊，取相對的兩塊混勻，作為一份樣品（即四分法取樣），裝入一個潔凈容器內(nèi)。樣品采取量不應(yīng)少于4kg。
A.2.2 袋裝濾料的取樣
取袋裝濾料樣品時，由每批產(chǎn)品總袋數(shù)的5％中取樣，批量小時不少于3袋。用取樣器從袋口中心垂直插入二分之一深度處采取。然后將從每袋中取出的樣品合并，充分混勻，用四分法縮減至4kg，裝入一個潔凈容器內(nèi)。礫石承托料的取樣量可根據(jù)測定項目計算。
A.2.3 試驗室樣品的制備
試驗室收到濾料試樣后，根據(jù)試驗?zāi)康暮鸵筮M(jìn)行篩選和縮分。然后在105℃～110℃的干燥箱中干燥至恒量1)，置于磨口瓶中保存。
A.3 檢驗方法
A.3.1 破碎率和磨損率
A.3.1.1 操作
稱取經(jīng)洗凈干燥并截留于篩孔徑0.5mm篩上的樣品50g（石英砂濾料）或28g（無煙煤濾料），置于內(nèi)徑50mm、高150mm的金屬圓筒內(nèi)。加入6顆直徑8mm的軸承鋼珠，蓋緊筒蓋，在行程為140mm、頻率為150次/min的振蕩機上振蕩15min。取出樣品，分別稱量通過篩孔徑0.5mm而截留于篩孔徑0.25mm篩上的樣品質(zhì)量，以及通過篩孔徑0.25mm的樣品質(zhì)量。
A.3.1.2 計算
破碎率和磨損率分別按式(A1)和式(A2)計算。
C1=G1／G×100………………………（A1）
1)本方法中的“灼燒或干燥至恒量”，系指灼燒或烘干，并于干燥器中冷卻至室溫后稱量，重復(fù)進(jìn)行至*后兩次稱量之差不大于所稱樣品質(zhì)量的0.1％時，即為恒量，取*后一次質(zhì)量作為計量依據(jù)。
C2=G2／G×100………………………（A2）
式中：
C1——破碎率，％；
C2——磨損率，％；
G1——通過篩孔徑0.5mm而截留于篩孔徑0.25mm篩上的樣品質(zhì)量，g；
G2——通過篩孔徑0.25mm的樣品質(zhì)量，g；
G——樣品的質(zhì)量，g。
A.3.2 密度
A.3.2.1 操作
向李氏比重瓶中加入煮沸并冷卻至約20℃的水至零刻度，塞緊瓶蓋。在(20±1)℃的恒溫水槽中靜置1h后，調(diào)整水面準(zhǔn)確對準(zhǔn)零刻度，擦干瓶頸內(nèi)壁附著水，通過長頸玻璃漏斗慢慢加入洗凈干燥的濾料樣品約53g(石英砂濾料)或約30g(無煙煤濾料)或約90g(高密度礦石濾料)，邊加邊向上提升漏斗，避免漏斗附著水及瓶頸內(nèi)壁粘附樣品顆粒。旋轉(zhuǎn)并用手輕拍比重瓶，以驅(qū)除氣泡。塞緊瓶蓋，在(20±1)℃的恒溫水槽中靜置1h后，再用手輕拍比重瓶，以驅(qū)除氣泡，記錄瓶中水面刻度體積。
測定無煙煤濾料時，*好用煤油代替水。
A.3.2.2 計算
樣品的密度按式(A3)計算。
ρ=G／V…………………………（A3）
式中：
ρ——樣品的密度，g/cm3；
G——樣品的質(zhì)量，g；
V——加樣品后瓶中水面刻度體積，cm3。
A.3.3 含泥量
A.3.3.1 操作
稱取干燥濾料樣品500g，置于1000mL洗砂筒中，加入水，充分?jǐn)嚢?min，浸泡2h，然后在水中攪拌淘洗樣品，約1min后，把渾水慢慢倒入孔徑為0.08mm的篩中。測定前，篩的兩面先用水濕潤。在整個操作過程中，應(yīng)避免砂粒損失。再向筒中加入水，重復(fù)上述操作，直至筒中的水清澈為止。用水沖洗截留在篩上的顆粒，并將篩放在水中來回?fù)u動，以充分洗除小于0.08mm顆粒。然后將篩上截留的顆粒和筒中洗凈的樣品一并倒入已恒量的搪瓷盤中，置于105℃～110℃的干燥箱中干燥至恒量。
A.3.3.2 計算
含泥量按式(A4)計算。
C=（G－G1）／G×100…………………………（A4）
式中：
C——含泥量，％；
G——淘洗前樣品的質(zhì)量，g；
G1——淘洗后樣品的質(zhì)量，g。
A.3.4.2 操作
稱取干燥濾料樣品150g，置于盛有氯化鋅溶液（約500mL）的1000mL燒杯中，用玻璃棒充分?jǐn)嚢?min后，將浮起的輕物質(zhì)連同部分氯化鋅溶液倒入0.08mm篩網(wǎng)中（剩余的氯化鋅溶液與濾料表面相距2cm～3cm時即停止倒出），輕物質(zhì)留在篩網(wǎng)上，而氯化鋅溶液通過篩網(wǎng)流入另一容器，再將通過篩網(wǎng)的氯化鋅溶液倒回?zé)?。重?fù)上述過程，直至無輕物質(zhì)浮起為止。
用水洗凈留在篩網(wǎng)中的輕物質(zhì)，然后將其移入已恒量的蒸發(fā)皿中，在105℃～110℃的干燥箱中干燥至恒量。
A.3.4.3 計算
密度小于2g/cm3的輕物質(zhì)含量按式(A5)計算。
C=G1／G×100………………………（A5）
式中：
C——密度小于2g/cm3的輕物質(zhì)含量，％；
G——干燥濾料樣品的質(zhì)量，g；
G1——干燥的輕物質(zhì)的質(zhì)量，g。
A.3.12 密度大于1.8g/cm3的重物質(zhì)含量（用于無煙煤濾料的檢驗）
A.3.12.1 配制氯化鋅水溶液（相對密度為1.8g/cm3）
向1000mL的量杯中加水至500mL刻度處，再加入1500g氯化鋅，用玻璃棒攪拌使氯化鋅全部溶解（氯化鋅在溶解過程中將放熱使溶液溫度升高），待冷卻至室溫后，取部分溶液倒入250mL量筒中，用比重計測其相對密度。如溶液相對密度大于要求值，則再加入一定量的水，攪拌、混合均勻，再測其相對密度，直至溶液相對密度達(dá)到要求數(shù)值為止。
A.3.12.2 操作
稱取洗凈干燥至恒量濾料樣品50g，置于盛有氯化鋅溶液（約500mL）的1000mL燒杯中，用玻璃棒充分?jǐn)嚢?min，靜置10min使密度大于1.8g/cm3的物質(zhì)沉淀下來，然后用網(wǎng)勺按一定方向小心撈取漂浮物，反復(fù)操作直至撈盡為止。撈取時應(yīng)注意，勿使沉淀物攪起混入飄浮物中。
將燒杯中的氯化鋅溶液慢慢傾入另一容器中（注意不要讓沉淀物傾出）。用溫水沖洗燒杯中沉淀物上殘存的氯化鋅，然后將沉淀物倒入已恒量的稱量瓶中，在105℃～110℃的干燥箱中干燥至恒量。
A.3.12.3 計算
密度大于1.8g/cm3的重物質(zhì)含量按式(A10)計算。
C=G1／G×100…………………………（A10）
式中：
C——密度大于1.8g/cm3的重物質(zhì)含量，％；
G——干燥濾料樣品的質(zhì)量，g；
G1——干燥的沉淀物質(zhì)的質(zhì)量，g。
A.3.13 含硅物質(zhì)（用于石英砂濾料的檢驗）
含硅物質(zhì)以SiO2計，按照GB178—1977《水泥強度試驗用標(biāo)準(zhǔn)砂》附錄一的規(guī)定檢驗。
附 錄 B
(規(guī)范性附錄)
水處理用濾料鋪裝方法
B.1 適用范圍
本鋪裝方法適用于單層和多層濾料濾池。
B.2 鋪裝方法
B.2.1 準(zhǔn)備
a)在濾池鋪裝承托料和無煙煤濾料以前，應(yīng)先清除濾池內(nèi)一切部位的全部雜物，并清洗干凈；應(yīng)先檢查配水配氣的管系是否水平、孔眼或縫隙是否暢通無阻；再按設(shè)計沖洗方法用水或氣水沖洗，觀察沖洗時配水配氣系統(tǒng)的水或氣水分布是否均勻和有無滲漏。
b)在濾池內(nèi)壁按承托料和濾料的各層設(shè)計頂高畫水平線，作為鋪裝高度標(biāo)記。
c)分別清洗多種粒徑范圍的承托料。
B.2.2 鋪裝
a)鋪裝承托料時，應(yīng)避免損壞濾池的配水配氣系統(tǒng)。應(yīng)均勻輕撒承托料，嚴(yán)禁由高向低把承托料傾倒至配水配氣系統(tǒng)或下一層承托料之上。鋪裝人員不應(yīng)直接在承托料上站立或行走，而應(yīng)站在平板上操作，以免造成承托料的移動。
b)使濾池充水并使水面符合池內(nèi)壁水平線，以校核鋪裝的承托層頂高。承托層頂面與水面的高度差值應(yīng)小于10mm，承托層頂面高于與低于水面的面積之和應(yīng)小于10％。
c）在下層承托料頂面符合要求后，再開始鋪裝上一層承托料。鋪畢粒徑等于或小于2mm～4mm的承托層后，應(yīng)用該濾池設(shè)計上限沖洗強度進(jìn)行沖洗。開始沖洗時必須使用小沖洗強度，以便排除配水系統(tǒng)中的空氣。氣排完后，再逐漸提高沖洗強度。達(dá)到設(shè)計上限沖洗強度以前的歷時不應(yīng)少于3min。沖洗水中夾帶大空氣泡時，*易攪亂分級的承托料。停止沖洗前應(yīng)先逐漸降低沖洗強度。排水后，細(xì)心刮除該層承托料表面的輕物質(zhì)和細(xì)顆粒。
d）承托料全部分層鋪裝完成后，使濾池充水至洗砂排水槽以下。由槽頂向水中撒入預(yù)計數(shù)量的濾料(包括應(yīng)刮除的輕細(xì)雜物)。應(yīng)盡量使撒入濾料均布全池，不應(yīng)形成濾料丘。排水后，先將濾料整理平再進(jìn)行沖洗。沖洗后，刮除輕細(xì)雜物。按上述方法操作后，如濾料層頂面未達(dá)到設(shè)計頂高水平線，應(yīng)重復(fù)上述撒料、整平、沖洗、刮除操作，直到濾料符合要求為止。如果是雙層或三層濾料濾池，則應(yīng)在下層濾料完成上述四步操作并且該層濾料頂面達(dá)到水平線后，再鋪裝上一層濾料。無煙煤濾料裝入濾池后，應(yīng)在水中浸泡24h以后，方可進(jìn)行沖洗和刮除的操作。
e)對于大厚度的單一濾料濾床，一次鋪裝濾料厚度不應(yīng)超過0.9m。在下面0.9m厚濾料完成上述四步操作后，再進(jìn)行上部濾料的四步操作。
f)刮除：刮除步驟應(yīng)進(jìn)行幾次，以便去除全部輕細(xì)雜物。刮除工具可用灰刀、平鍬等。兩次刮除步驟之間，一般沖洗1次～3次，每次沖洗歷時不應(yīng)少于5min。

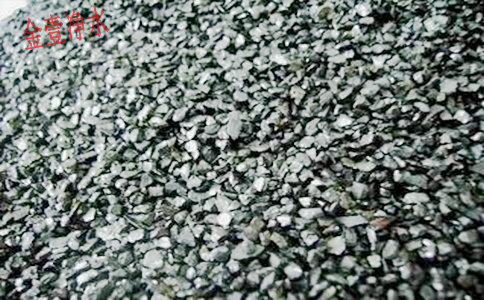

我司供應(yīng)的水處理用無煙煤濾料采用河南和山西兩地的*質(zhì)無煙煤為原材料、經(jīng)*選--篩分-破碎-水洗等工藝加工而成，具有機械強度高、呈多棱、外觀光澤好、粒徑均勻、不含有毒物質(zhì)，產(chǎn)品質(zhì)量均符合甚至超過水處理用無煙煤濾料標(biāo)準(zhǔn)。
以上介紹是關(guān)于水處理用濾料cj/t43-2005中關(guān)于水處理用無煙煤濾料標(biāo)準(zhǔn)的描述，如您對水處理用無煙煤濾料標(biāo)準(zhǔn)還有疑問可免費咨詢我司。
相關(guān)推薦：
無煙煤濾料 水處理用無煙煤濾料粒徑 無煙煤濾料質(zhì)量的好壞如何判斷 水處理用無煙煤濾料價格 水處理用石英砂濾料國家標(biāo)準(zhǔn)及檢驗方法
0371-85610799 15038231110
